WinCC V7.5 模拟量报警组态

由模拟量触发的超过限制值、值相同以及值不同的报警称为模拟量报警，例如温度低于最小值，转速超过一定值等。
具体步骤如下

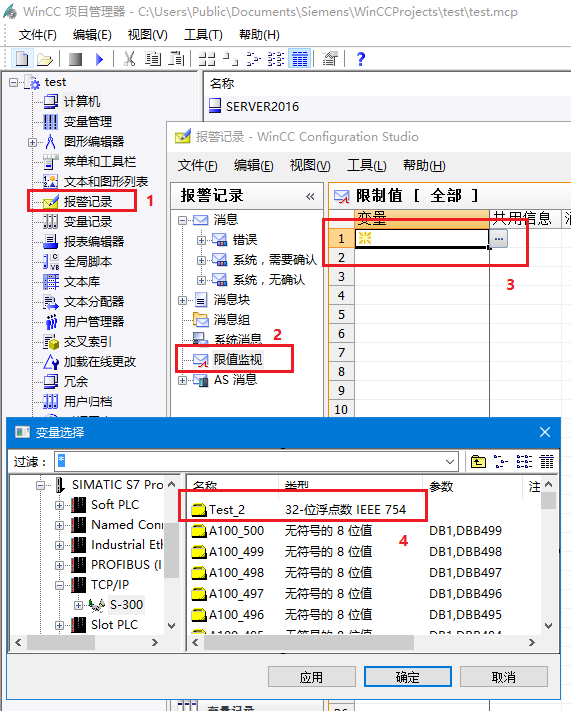

1.首先在项目管理器左边菜单中双击“报警记录”。
2.在弹出的报警记录编辑器中选择“限值监视”。
3.在右边消息列表中选择“变量”。
4.选择需要监视的模拟量。

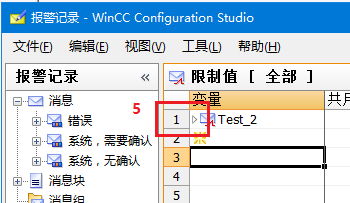

5.点击图中变量左边的箭头。

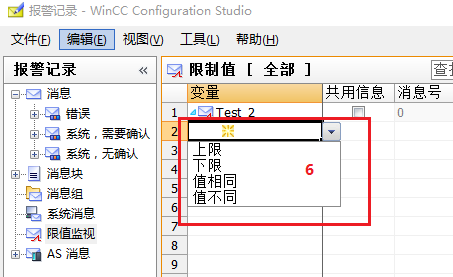

6.在下一行的下拉列表中选择比较方式。

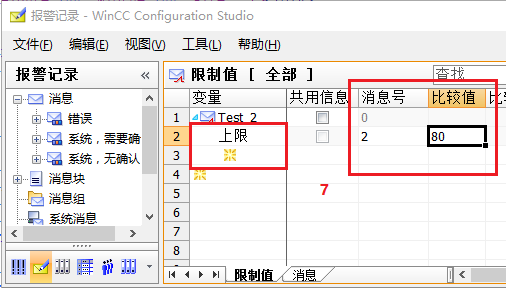

7.这里我们选择上限，消息号填写2，比较值填写80，那么当变量值大于等于80，触发报警。

注意：这里的消息号是手动填写的，必须唯一。填写后，系统会自动创建编号为2的报警。

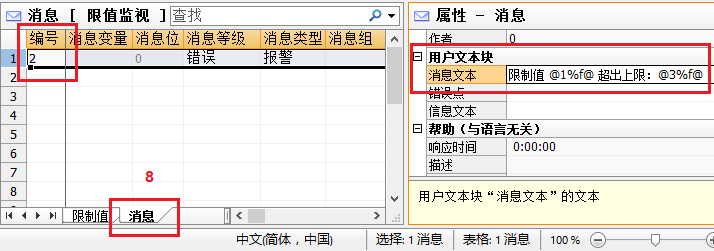

8.选择消息列表，我们能看到系统创建的报警和报警消息文本。

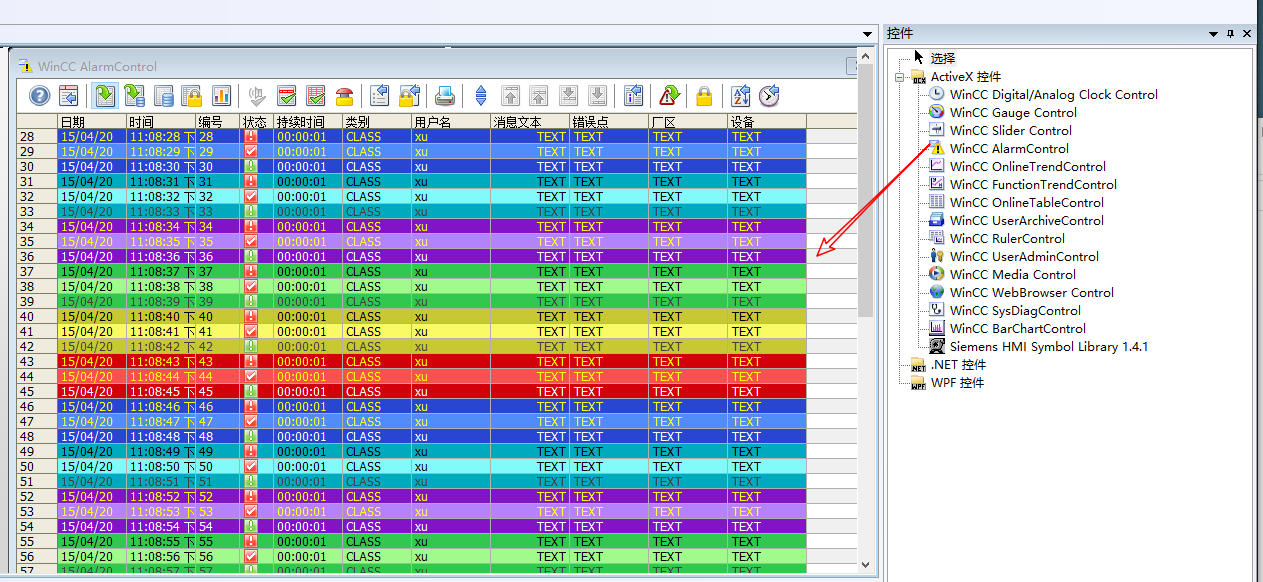

9.在图形编辑器中打开画面，从右边的控件列表中，把WinCC AlarmControl控件拖拽到画面，用于显示报警。

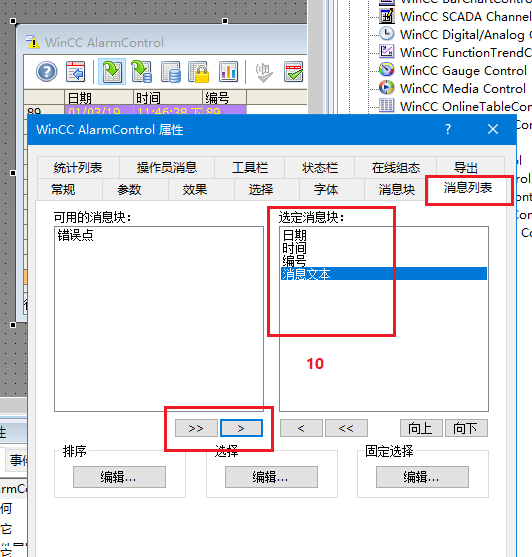

10.在弹出的控件属性对话框中（双击控件也可以弹出熟悉对话框），选择消息列表，把需要显示的块从左边列表添加到右边列表，然后保存画面。

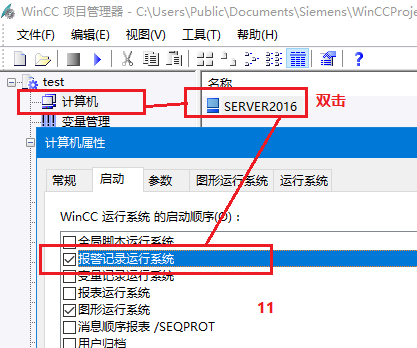

11.最后在项目编辑器中选择“计算机”，然后双击计算机名，在弹出的属性对话框中选择“启动”列表，在列表中勾选“报警记录运行系统”，然后激活项目。

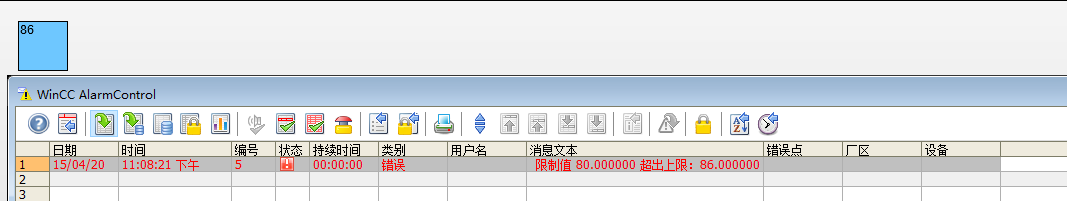

项目运行后，可以看到，当触发变量为86，报警控件将显示报警触发的日期，时间，消息文本等。消息文本中还将显示限制值为80，比较方式为超出上限，超出值为85。

添加声音报警

1.
C脚本播放wav格式文件

#include"apdefap.h"
void OnClick()
{
    #pragma code("Winmm.dll")
    VOID WINAPI PlaySoundA(char*pszSound,char*hmode,DWORD dwflag);
    #pragma code()
    PlaySoundA("C:\\Windows\\Media\\tada.wav",NULL,1);
}

C脚本触发pc蜂鸣器

#pragma code("kernel32.dll")
BOOL Beep(int dwFreq,int dwDuration);
#pragma code()
Beep(1000,100);

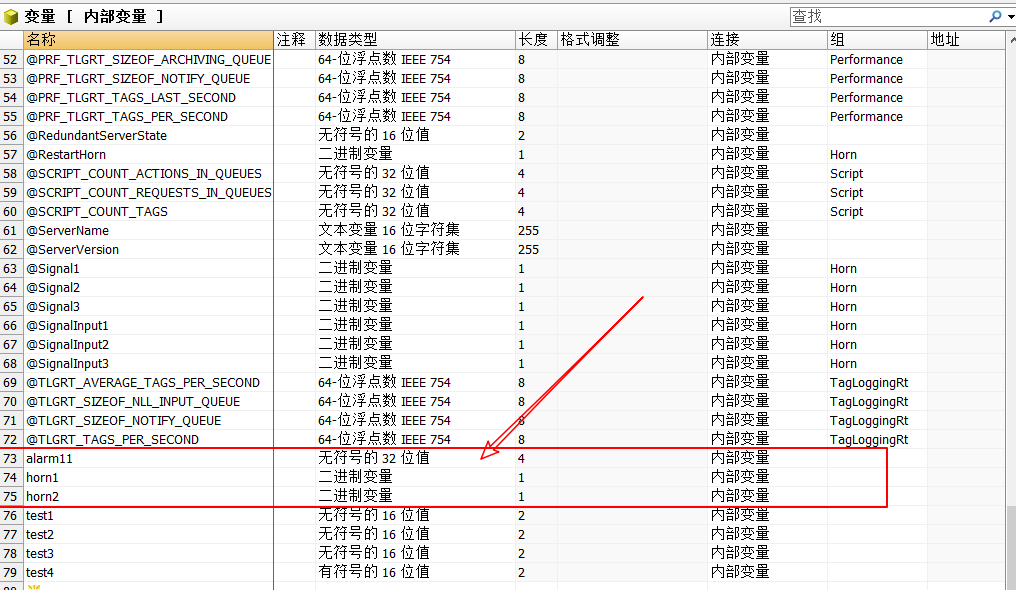

1.新建内部变量（注意数据类型）

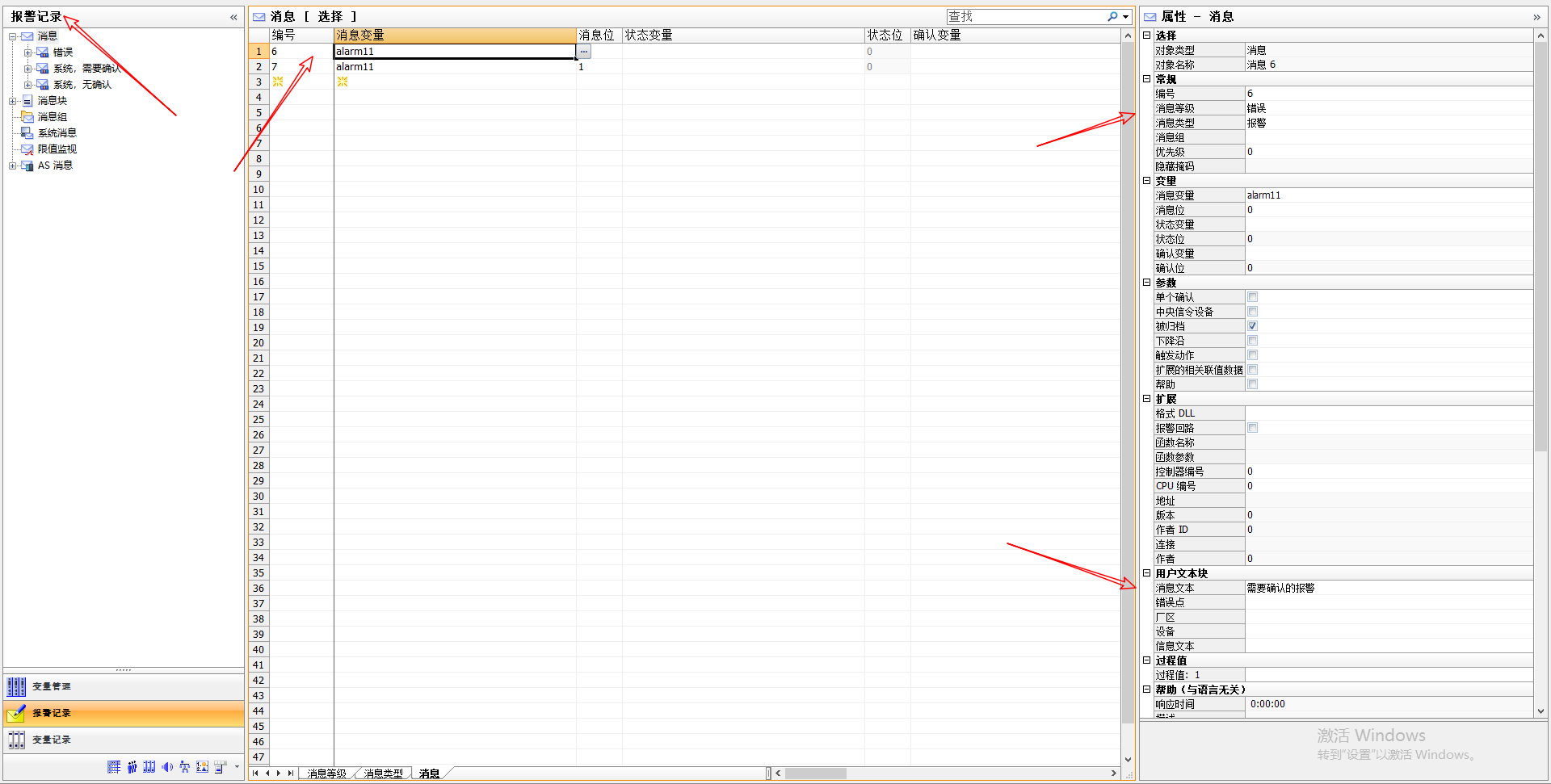

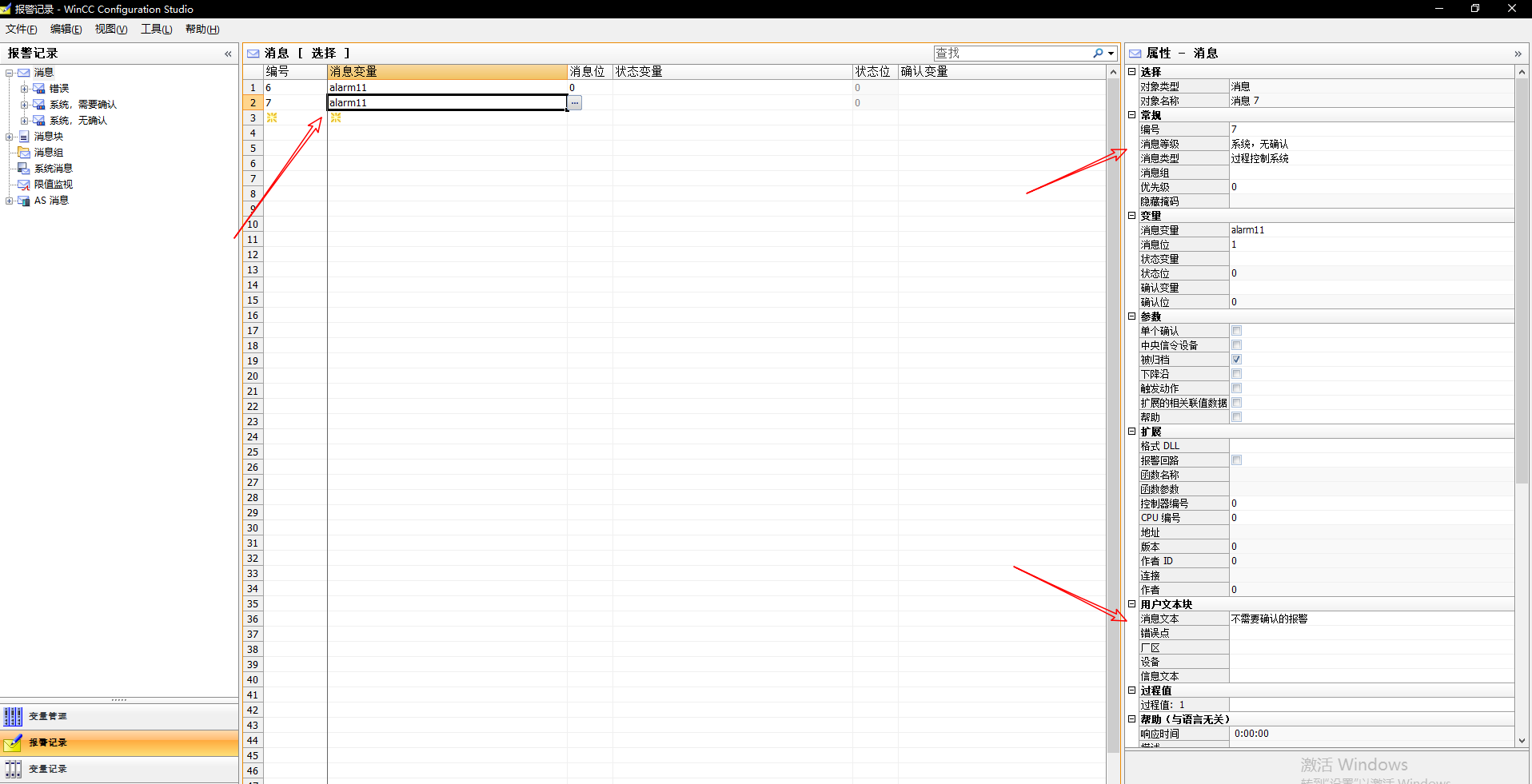

2.在报警记录中天添加两条消息alarm11

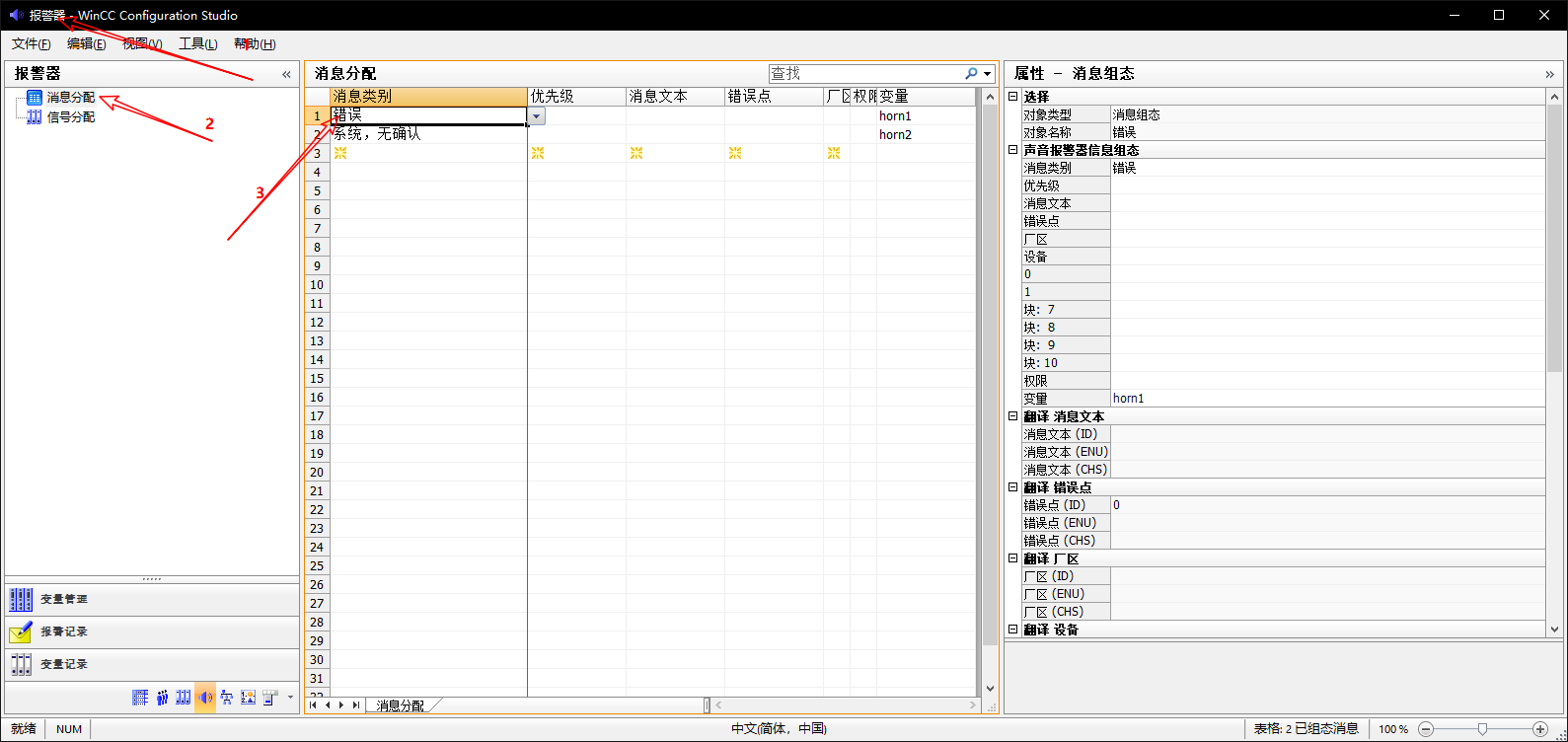

3.在报警器》消息分配

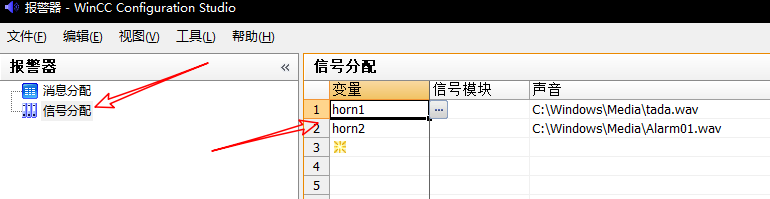

4.报警器》信号分配，添加两个声音文件，分别用户用于“错误”消息类别和“系统，无确认”消息类别

参考文献:
http://www.ad.siemens.com.cn/service/elearning/course/1791.html
