wincc与S7-1500/1200连接

自 WinCC V7.2版本起，软件新增加了“ SIMATIC S7-1200、S7-1500 Channel”通道，用于WinCC与S7-1200/S7-1500PLC之间的通信此动只支持以太网通讯，使用TCP/IP协议。

与s7-1200和s7-1500通信新功能

1.变量的循环读取
2.绝对寻址
3.符号寻址
4.时间序列报告（程序报警）{装载AS消息（s7-1500）}
5.时间同步和密码保护

在wincc中使用s7-1200/s7-1500变量

方法一：导出/导入功能(本次用的方法二，方法一暂时不总结)

1.1、从TIA Portal导出变量（仅限绝对导出）
1.2、通过Configuration Studio导入Wincc

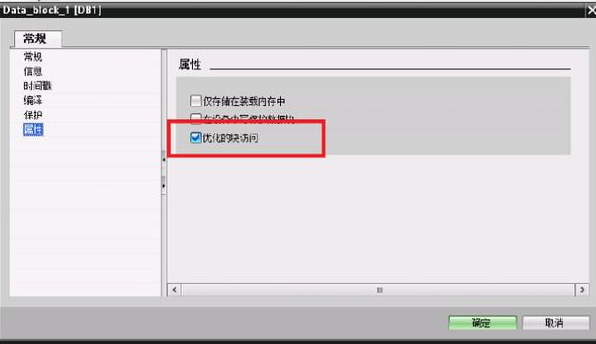

方法二：装载AS变量（变量和报警）

1、设置PLC通讯参数

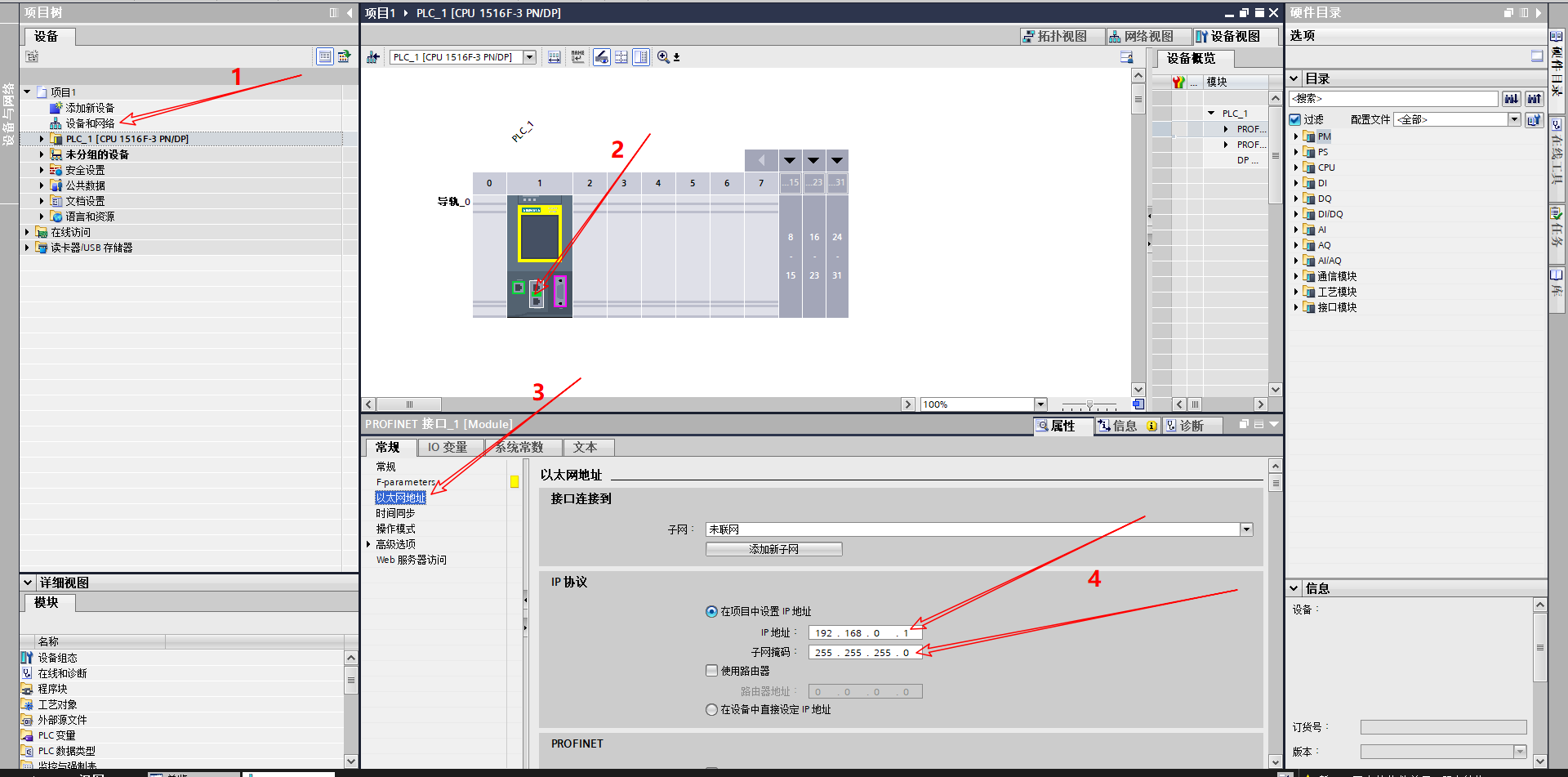

在TIA Portal中打开S7-1500项目，关于PLC硬件组态步骤查看此文，在树形菜单中打开“设备组态”，打开网络视图点击通讯端口，在“属性”界面中设置通讯参数，在“子网”列表中可把接口连接到某一子网,设置“IP地址”和“子网掩码”参数。简单通讯情况下，可以不用启用IP路由器，如图所示（ip地址为plc的ip）

2、在S7-PLCSIM中新建s7-1500的仿真，之后将组态下载到CPU，会发现模拟仿真在运行。PLC组态完成

3、在PLC和电脑之间接入以太网通讯电线，测试电脑与PLC之间物理连接是否正常。

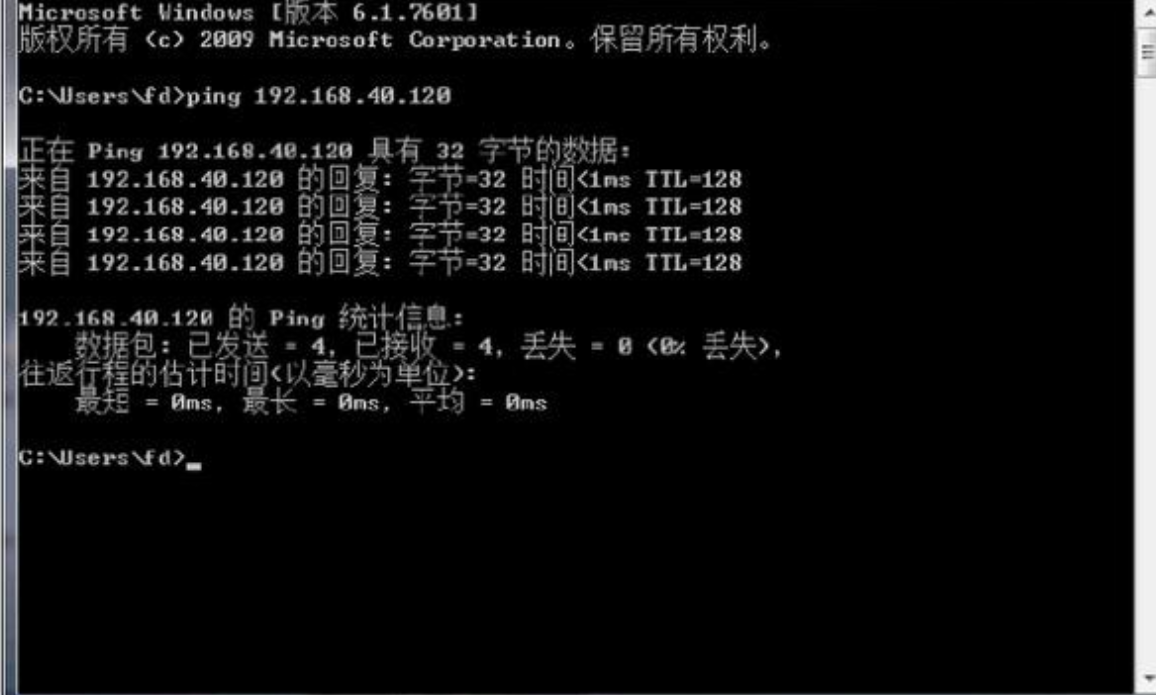

选择操作系统左下角“开始”菜单，在最下一行运行栏中输入“CMD”命令，然后敲回车进入DOS命令界面，在界面中输入ping命令，格式： ping(PLC IP地址)回车，如果物理连接正常如图所示：如果显示超时或者硬件故障，请检查IP地址设置、网卡驱动以及物理网线。

4、为PLC和WinCC建立连接

本文使用的PLC型号为西门子S7-1500，并且在实验室中成功连接测试完成与PLC的实体连接，要实现WinCC与PLC设备的连接，需要进行以下三个步骤：
4.1 配置IPv4局域网
查看PLC的IP地址，格式为xxx.xxx.xxx.xxx，本文连接的PLC的IP为：192.168.23.199，其中前三段数字192.168.23.xxx为PLC所在的局域网网段，xxx为当下局域网下的具体地址。需要将WinCC客户机配置到同一局域网中，具体步骤是：右键PC桌面右下角网络图标，打开”网络和共享中心”>”更改适配器设置”>右键”本地连接”打开属性。

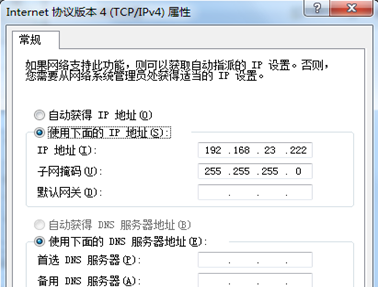

图3-6 本地连接属性双击IPv4进行配置，如下图： ![](/wincc通讯/20200415022536948.png) 图3-7 IPv4协议属性 IP地址填写192.168.23.yyy网段下的地址且不同与PLC的IP地址即可，IP网段中的yyy的取值为2到254，子网掩码设定图3-7示： 4.2配置PG/PC接口在控制面板中的类别图标即设置大图标里面有一个选项为设置PG/PC接口，打开后如图3-8所示界面。下拉"应用程序访问点"，选择"添加/删除"按钮，图3-9示。填入访问点的名称，名称不固定格式，满足一般的命名规则即可。本文中填写为S7_1500v (此处的访问点名称在后续配置中使用)，描述符随意填写，用于用户识别不同的访问点，如图3-10所示。

图3-8 设置PG/PC接口

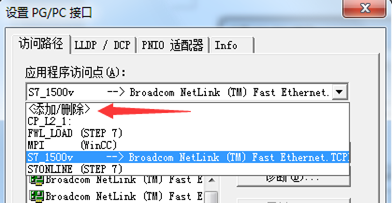

图3-9 应用程序访问点

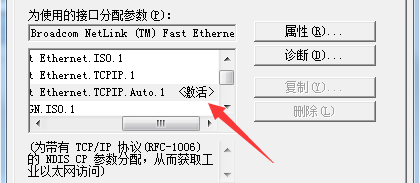

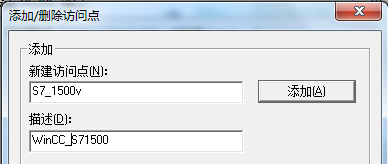

图 3-10 添加访问点填写完成后，点击"添加"按钮。接下来在"为使用的接口分配参数"选项中，选择带自己的以太网网卡名称并且尾部带有<激活>选项的选项卡，完成后点击确认完成接口配置，图3-11示。

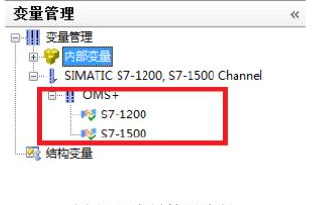

图3-11 接口选择 4.3WinCC中的连接配置 WinCC的主界面下，打开"变量管理"选项，展开新建好的 SIMATIC S7-1200，S7-1500 Channel 选项，右键OMS+，选择"新建连接"，输入连接的名称，然后右键新建的连接，选择"连接配置"，如图3-12示：

图3-12 连接配置输入PLC模块的IP地址，PLC的IP地址可在PLC显示器上查看。访问点选择在PG/PC接口中新建的访问点，产品系列选择要连接的PLC型号系列，点击确认完成配置，激活项目即可自动配置变量。注意 > 1通讯诊断和注意事项项目激活后，在变量管理界面可以直接观察到通讯是否建立，绿勾表示通讯建立，
